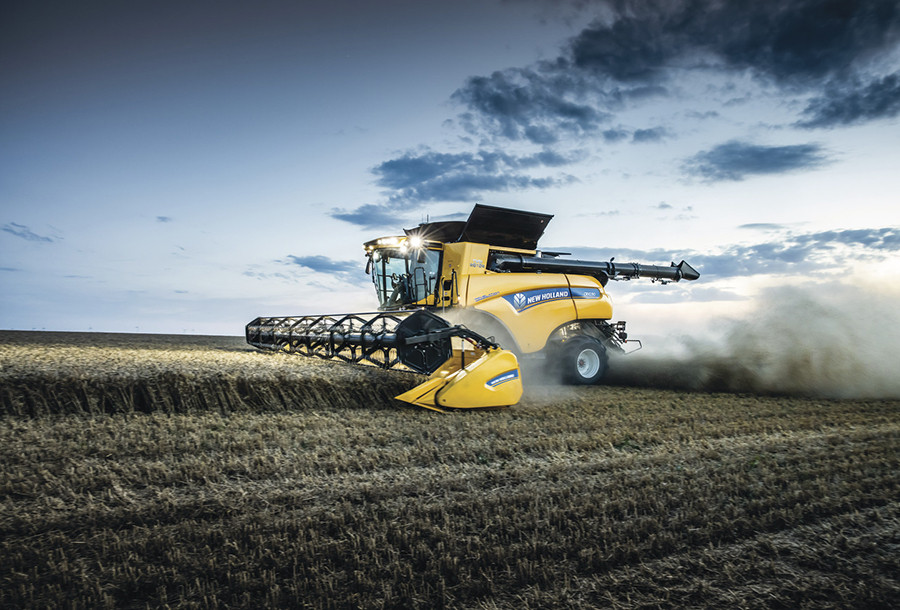

Оформить заказРоторные комбайны серии New Holland CR являются одними из самых высокопроизводительных в своем классе. Эффективность системы обмолота Twin Rotor напрямую зависит от равномерной и бесперебойной подачи хлебной массы. Эту критически важную функцию выполняет битер наклонной камеры (подающий или камне улавливающий битер). Работая на высоких оборотах, этот узел постоянно сталкивается с абразивным трением, камнями и не равномерными порциями влажной массы. Со временем это приводит к износу рабочих кромок, разрушению шлицевых соединений привода и появлению опасной вибрации, требующей немедленного квалифицированного вмешательства.
Битер наклонной камеры New Holland CR имеет сложную сварную конструкцию, которая подвергается колоссальным динамическим нагрузкам. Когда комбайн захватывает засоренную или переувлажненную массу, на лопасти битера действует неравномерное давление, что является первопричиной быстрого износа механизма.
Основными причинами возникновения технических неисправностей являются:
Абразивное истирание лопастей: постоянный контакт с кремниевой пылью истончает металл, нарушая первоначальное распределение веса по периметру цилиндра.
Ударные деформации: попадание камней или массивных металлических предметов с поля вызывает локальные вмятины на корпусе битера или даже микроизгиб центральной оси.
Усталость шлицевых соединений: знакопеременные нагрузки при резком старте и остановке механизма приводят к смятию и срезанию шлицев на приводных валах (цапфах).
Каждый из этих факторов неизбежно смещает центр масс детали, порождая дисбаланс. На рабочих скоростях этот дисбаланс превращается в разрушительную вибрацию, которая мгновенно разбивает подшипниковые опоры и передается на корпус наклонной камеры, вызывая усталостное растрескивание тонколистового металла рамы.
Привод битера осуществляется через специальные шлицевые валы, которые жестко запрессованы и вварены в торцевые фланцы цилиндра. Когда шлицы изнашиваются и приобретают форму острого треугольника, возникает радиальный люфт, сопровождающийся сильными ударами по трансмиссии комбайна.
Простая наварка шлицев ручным электродом в этом случае является грубым нарушением инженерных норм. Качественный ремонт требует полной замены поврежденного вала. Сначала изношенный вал аккуратно вырезается из фланца на токарном станке. Новая деталь изготавливается из высококачественной легированной конструкционной стали (например, 40Х или 40ХН) с использованием токарно-фрезерных центров с ЧПУ. Это гарантирует идеальную точность эвольвентного профиля шлицев и исключает любое биение.
Для обеспечения долговечности новые шлицы обязательно проходят локальную закалку токами высокой частоты (ТВЧ) до твердости 48–52 HRC. Это защищает их от быстрого истирания, оставляя сердцевину вала пластичной для поглощения пиковых крутящих моментов. Далее новая деталь запрессовывается в корпус битера с соблюдением строгой соосности и фиксируется профессиональным сварочным швом.
После замены валов или наварки новых лопастей битер наклонной камеры категорически запрещено сразу устанавливать на комбайн. Любые сварочные работы или механическое вмешательство изменяют распределение массы узла. Поэтому деталь должна пройти обязательную динамическую балансировку на специализированном электронном стенде.
Процесс заключается в разгоне битера до рабочих оборотов. Высокочувствительные датчики стенда фиксируют векторы и силу вибрации с точностью до грамма. На основе этих цифровых данных инженер устанавливает калиброванные балансировочные грузики на противоположных сторонах цилиндра, выводя остаточный дисбаланс в нулевую толерантность. Только такой комплексный подход к реставрации гарантирует, что восстановленный битер New Holland CR обеспечит идеальную подачу массы и сохранит ресурс подшипников наклонной камеры на протяжении многих сезонов интенсивной жатвы.
