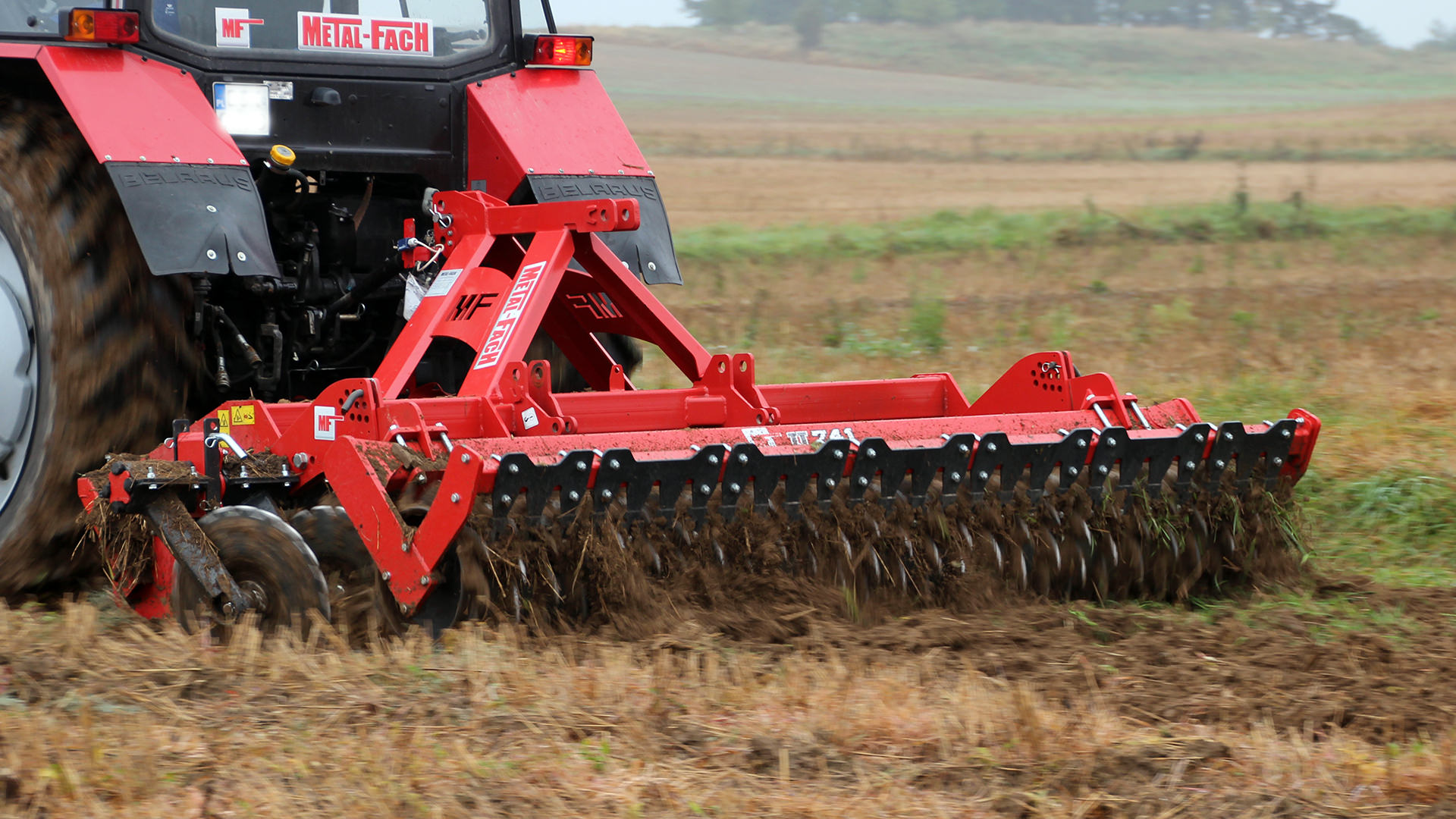

Зробити замовленняВажкі грунтообробні агрегати, такі як культиватори та глибокорозпушувачі, працюють в умовах безперервного екстремального опору. Рама такого агрегату - це не просто статичний металевий каркас, а складна просторова система, що постійно поглинає удари та вібрації. Поява тріщин на зварних швах є однією з найпоширеніших проблем, яка змушує зупиняти роботу в полі. Більшість механізаторів намагається вирішити її шляхом простого наварювання товстого шару металу поверх тріщини, проте вже за кілька днів рама лопається знову, часто поруч із новим швом. Щоб розірвати це замкнене коло, необхідно розуміти фізичну природу руйнування сталі.
Метал рами руйнується не стільки від разового критичного навантаження (наприклад, удару об великий камінь), скільки від явища, яке в інженерії називається втомою металу. Під час руху полем стійки культиватора створюють знакозмінні навантаження: рама постійно згинається і розгинається на мікроскопічні величини.
Головним каталізатором втоми є концентратори напруги. У зварній конструкції найслабшим місцем є не сам зварний шов (якщо він виконаний якісним електродом), а лінія переходу від шва до основного металу (зона сплавлення).
Чому виникає концентрація напруги:
Геометричний фактор: Будь-який гострий кут, підріз або неплавний перехід від валика шва до рівної труби створює зону, де силові лінії напруги згущуються. Саме тут зароджується мікротріщина.
Термічний фактор: Зона термічного впливу (ЗТВ) поруч зі швом під час зварювання нагрівається до критичних температур, а потім швидко остигає. Це призводить до зміни кристалічної решітки: метал стає більш твердим, але втрачає пластичність і стає крихким.
Внутрішні напруження: Якщо зварювання масивних деталей відбувалося без попереднього підігріву, метал після охолодження "стягується", залишаючи в конструкції колосальні внутрішні розривні сили ще до виїзду в поле.
Спроби швидко відремонтувати агрегат часто призводять до незворотного пошкодження силового каркаса. Найгрубіша помилка - це заварювання тріщини без попереднього засвердлювання її кінців. Якщо не зняти напругу на вістрі тріщини глухим отвором, вона продовжить розростатися під наплавленим металом.
Друга критична помилка стосується використання підсилювальних накладок (косинок). Часто механіки приварюють прямокутні шматки товстого металу, накладаючи поперечні шви (перпендикулярно осі труби). Поперечний зварний шов на балці, що працює на вигин - це штучно створений ідеальний концентратор напруги. Рама гарантовано лопне саме по лінії цього шва.
Професійний ремонт рами важкого культиватора вимагає дотримання суворих металургiйних та конструкторських правил. Щоб відновлений вузол слугував довше за заводський, необхідно правильно перерозподілити навантаження.
Підготовка дефекту: Тріщина повинна бути виявлена в повному обсязі за допомогою капілярної дефектоскопії або ретельного зачищення. Її кінці обов'язково засвердлюються свердлом малого діаметра. Далі тріщина повністю вирізається (розробляється фаска) шліфувальною машиною на всю глибину для забезпечення повного провару кореня шва.
Правильна геометрія накладок: Для посилення стику категорично заборонено використовувати прямокутні пластини. Накладка повинна мати форму ромба або еліпса (так звана "рибка"). Така конфігурація забезпечує плавний перехід жорсткості від посиленої ділянки до основного металу труби.
Технологія накладання швів: Ромбоподібна накладка приварюється лише вздовж поздовжньої осі балки. Поперечні кінці ромба залишаються непровареними, щоб метал міг "дихати" (пружинити) під час згинальних навантажень.
Зняття залишкових напружень: Після завершення зварювальних робіт, особливо у холодну пору року, шов і прилеглу зону необхідно повільно охолоджувати (наприклад, укривши азбестовим полотном), а в ідеалі - провести легкий термічний відпуск за допомогою газового пальника, щоб зробити зону термічного впливу більш пластичною.
Використання інженерних методів ремонту дозволяє відновити структурну цілісність культиватора та усунути саму причину втомного руйнування, забезпечивши агрегату багаторічний ресурс навіть на найважчих грунтах.
